GIS设备的组成与优势是光伏电站中常用的高压开关设备。GIS，即气体绝缘开关设备，是一种高度集成的开关设备，通过气体绝缘，将断路器、隔离刀、接地开关等元件封闭在壳体内。相比传统的敞开式开关设备，具有显著的体积优势。例如，在110kV、220kV和550kV的电压等级下，其体积比分别达到了30:1、40:1和80:1。这种设计使得GIS在光伏电站中发挥重要作用。

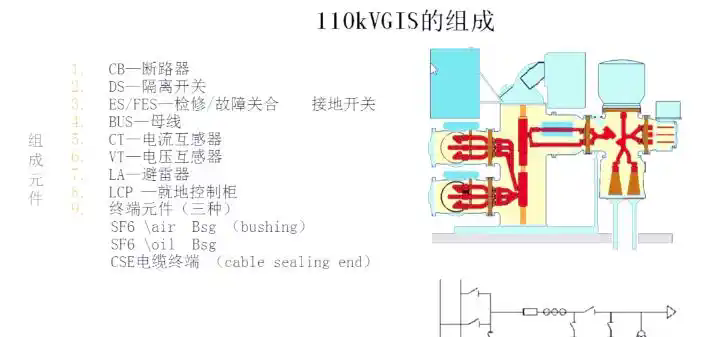

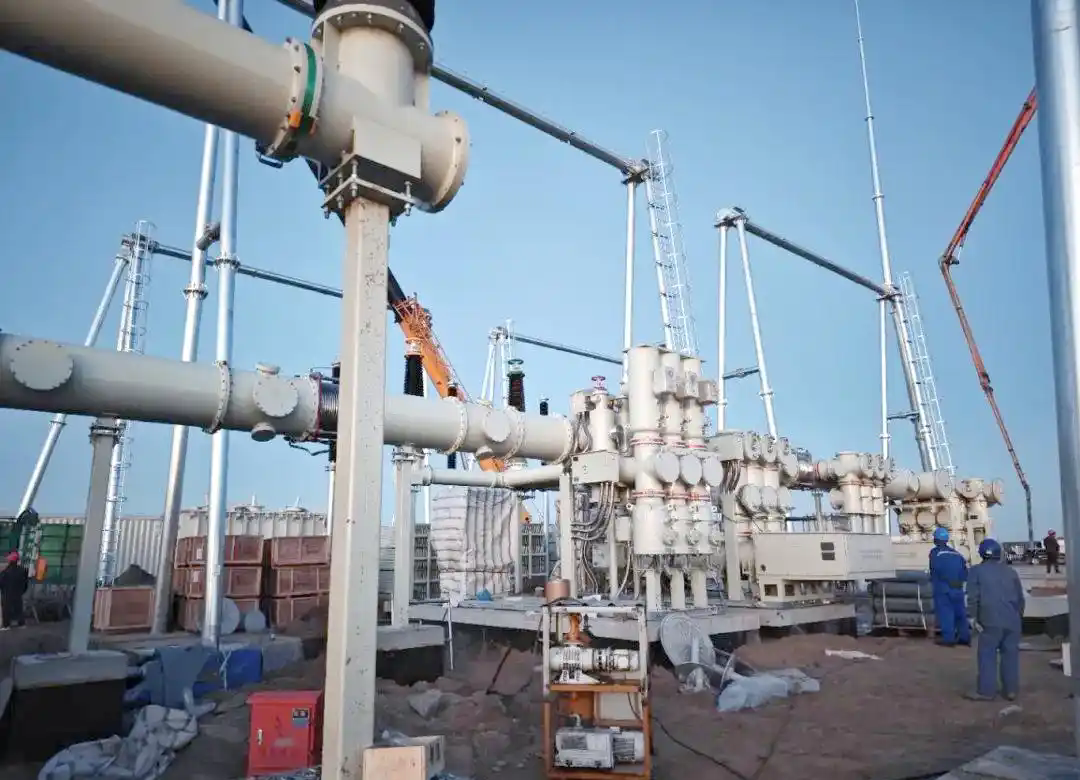

这张图片展示了110kV线路输出的场景，其中清晰可见110kV GIS的各个组成部分。

我们可以深入窥探其内部构造，断路器开关、接地开关等关键组件一览无余。此外，母线上的电流互感器或电容分压器标识、PT（电压互感器）等也清晰可见，尽管图片未展示其内部细节，但这些部件的功能和重要性却一目了然。光伏电站中的GIS包括多种元件如断路器、避雷器、电缆终端等，确保电站的安全运行和高效管理。

三工位刀闸的功能在此显尤为重要，它具备多种状态转换功能，并通过机械闭锁设计提高可靠性。

紧接着，我们还会看到电缆终端、电缆头、电压互感器以及电流互感器等组件。其中，绿色的电流互感器与断路器紧密相连，而9号断路器和10号母线三工位隔离开关则共同构成了系统的核心。

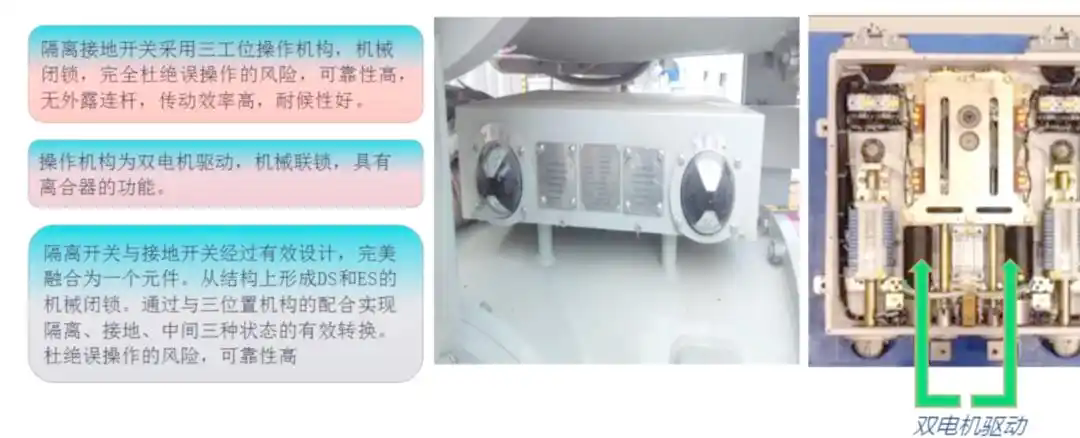

这张图片展示的是GIS中的三工位刀闸。三工位刀闸具备多种状态转换功能，并通过机械闭锁设计提高可靠性。此外，其无外露的连杆设计也带来了高效的传动效率。该刀闸采用双电机驱动，包括一个隔离电机和一个接地电机，这种设计实现了机械的连锁功能，使隔离开关与接地开关能够协同工作，从而有效地转换系统的三种状态：隔离状态、接地状态和中间状态。

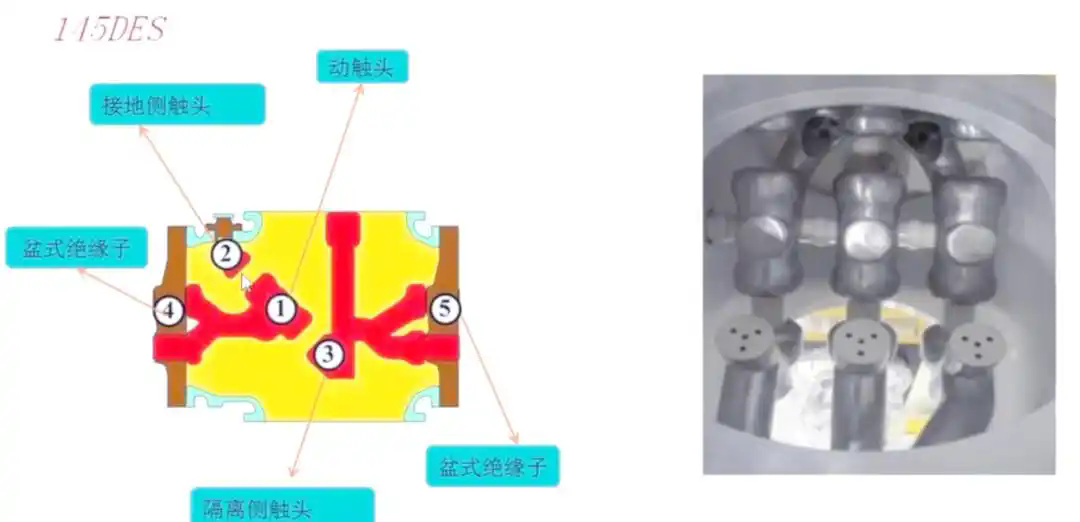

值得注意的是，不同的厂家可能会采用不同的设计，而这张图片所展示的，则是三工位内部的一个关键结构，其中动触头位于第一号位置。

电流互感器右边的图片展示的是其内部结构。电流互感器通过对大电流的转变，为保护装置提供精确测量，并扮演着调控、测量和计量的重要角色。此外，它还为电站的计量中起到关键作用。

电流互感器的功能不仅限于测量，还在保护装置的精确测量和调控中发挥重要作用。

对于光伏电站GIS的操作，通常由后台电脑遥控，或者使用专用密钥进行控制。操作过程中，需要两位工作人员共同确认测控屏上的遥控开关已投入使用，并确保本体上的控制开关处于“远方”位置。当然，也存在就地操作的方式，即通过扭动操作旋钮来进行巡检和处理。

为了确保设备的长期稳定运行，需定期检查六氟化硫气体泄漏。若在运行过程中发现微量泄漏，应立即采取措施进行处理，包括检查压力表的读数、确认漏气提示、检查压力表阀门是否完全开启等。同时，由专业的检修人员负责查找漏点。若一个压力表同时监测多个气室，在确认漏气气室时，应关闭非漏气气室的测量记录画面，以进行更精确的漏点检查。通过监控和专业检修确保设备的长期稳定运行。
